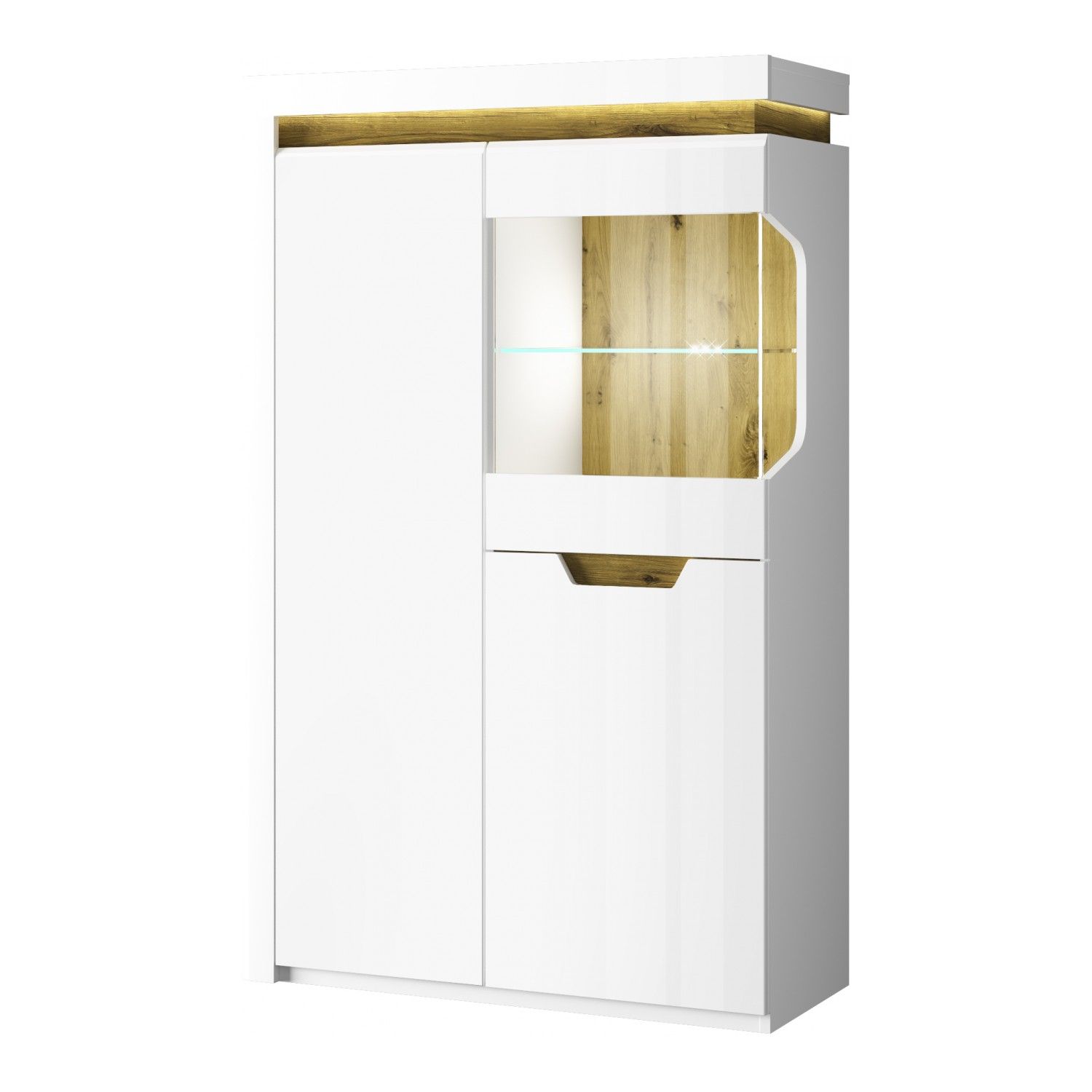

Шкаф с витриной Торино 1V2D L (левая) - Выставка м. Марьина роща

Порядок подбора и установки подсветки в коллекции TORINO.

1. Подсветка в коллекции TORINO устанавливается строго во время сборки элемента. Установить подсветку на собранный элемент возможно только после его частичной разборки.

2. Каждый из элементов в коллекции TORINO имеет свою индивидуальную подсветку, комплект которой состоит из соединительного шнура 2000 мм и диодных лент определенной длины (L1; L2; L3), которые крепятся на нижнюю часть верхнего щита элемента или изголовья у кровати.   Диодных лент L в комплекте подсветки может быть от одной до трех в зависимости от элемента.

3. Подсветка подключается к сети посредством блока-питания (трансформатора) - приобретается отдельно.

4. Подсветка каждого отдельного элемента между собой подключается строго в порядке:

соединительный шнур + L1(диодная лента) + L2(диодная лента + L3(диодная лента).

Для примера рассмотрим подсветку для тумба RTV 1V2D1S, которая будет выглядеть следующим образом:

Блок-питания(трансформатор) с кнопкой и коннектором (разветвителем) + подсветка для мебели TORINO Тумба RTV 1V2D1S 350/1550/350, которая состоит из: соединительный шнур с разъемом 2000 мм, которую соединяем с диодной лентой 350 мм (L1), которую соединяем с диодной лентой 1550 мм (L2), которую соединяем с диодной лентой 350 мм (L3).

5. При подключении подсветок на несколько элементов одновременно блок-питания (трансформатор) необходимо подбирать по совокупной мощности (указана в табл. 1) подсветок каждого из элементов, которые подключаются к одному блоку-питания (трансформатору). Для примера при подключении подсветки элементов гостиной группы как на фото в оглавлении:

    - шкаф с витриной 1V1D (4 Ватт)

    - тумба RTV 1V2D1S (11,25 Ватт)

    - шкаф с витриной 1V2D (6 Ватт)

Исходя из этого необходимо подобрать блок-питания (трансформатор). Суммируя мощность подсветок 4+11,25+6 =21,25 Ватт, выбираем в прайс-листе блок-питания (трансформатор) с мощностью ОБЯЗАТЕЛЬНО большей либо равной полученной 21,25 Ватт и это согласно табл.1 блок-питания мощностью 24 Ватт. Если суммарная мощность подсветок группы элементов больше самого блока-питания, то подключаемые подсветки следует разделить, чтобы подключить посредством нескольких блоков-питания исходя из полученной мощности.

6. Блок-питания (трансформатор) могут быть разной мощности - 12; 24; Ватт соответственно. Блок-питания имеет возможность подключения подсветки до шести элементов.

7. Обращаем Ваше внимание, что если элементы с подсветкой стоят по отдельности на значительном расстоянии друг от друга (по разным стенам в комнате), то для корректного подключения надо учитывать длину соединительного шнура отдельностоящего элемента (2000 мм), которой должно быть достаточно для подключения к коннектору (разветвителю) блока-питания (трансформатора), если длины недостаточно, то необходимо приобретать шнур-удлинитель или отдельный блок-питания требуемой мощности для отдельностоящего элемента
